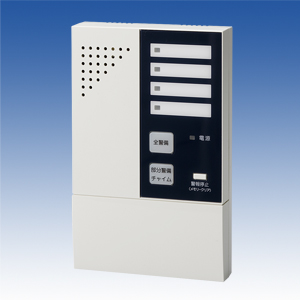

４か所の防犯センサーを制御する防犯コントローラ！『簡易型コントローラ C-40』
警報とチャイムの切り替えによって、多彩な使用が可能になりました。
コンパクトで、スタイリッシュな外観に多機能を詰め込んだ先進の防犯機器です。
様々な用途やシーンにマッチします。
概要
簡単操作、豊富な機能!
スタイリッシュな簡易型コントローラ
特徴
●2種類の警備モード
全警備時は1〜4CH全て警備となります。
部分警備(チャイムモードと選択)時は1,2CHのみ警備となります。
※部分警備モードとチャイムモードは併用できません。
●チャイムモード
チャイムモード選択時は入力毎に3種類の異なる音色が鳴ります。
1CH:ピンポーン
2CH:ピピッピピッ
3CH:メロディ(エリーゼのために)
●警備操作
全警備のセット/解除操作は、ディレイタイマーを使用した本体全警備ボタンによる操作、または2路式リモートスイッチを使用した遠隔での操作のいずれかを選択できます。
※2路式リモートスイッチ使用時は、全警備ボタン、部分警備ボタンは操作不可になります。
●センサー入力
チャンネル毎にa/b接点が切替可能なので、防犯センサーはもちろん呼出スイッチの接続も可能です。
●外部出力
総合警報出力2出力(無電圧a接点)、来客出力1出力(無電圧a接点)を装備し、警報時と来客報知時に異なる外部機器を作動させることが可能です。
※来客出力は設定で総合警報出力として使用することができます。
仕様
| 品名 | コントローラ |
| 品番 | Ｃ－４０ |
| 電源電圧 | ＡＣ１００Ｖ（５０/６０Ｈｚ） |
| 消費電力 | ７Ｗ |
| センサー用電源出力 | ＤＣ１２Ｖ・２００ｍＡ |
| 入力 | １ＣＨ～４ＣＨ （ａ接点／ｂ接点切替式）４回線リモートスイッチ（２路式）１回線 |
| 出力 | 【総合警報出力①／総合警報出力②】 接点：無電圧リレー接点（ａ接点）ＡＣ／ＤＣ３０Ｖ・０．５Ａ 抵抗負荷 動作：検知信号入力時にリアルタイム出力（最低出力時間：設定時間による） ※全警備、部分警備（１ＣＨ、２ＣＨのみ）時動作 【総合警報出力③／来客出力】（機能設定スイッチにより切替） ●総合警報出力③設定時 接点：無電圧リレー接点（ａ接点）ＡＣ／ＤＣ３０Ｖ・０．５Ａ 抵抗負荷 動作：検知信号入力時にリアルタイム出力（最低出力時間：設定時間による） ※全警備、部分警備（１ＣＨ、２ＣＨのみ）時動作 ●来客出力設定時 接点：無電圧リレー接点（ａ接点）ＡＣ／ＤＣ３０Ｖ・０．５Ａ 抵抗負荷 動作：検知信号入力時にリアルタイム出力（最低出力時間：３秒） ※チャイム（１～３ＣＨのみ）時動作 |
| 表示灯 | 電源表示灯 ：緑、 ＣＨ表示灯：赤、 全警備ボタン：赤、 部分警備／チャイムボタン：緑 |
| 外部操作スイッチ | 警報停止（メモリークリア）ボタン、 全警備ボタン、 部分警備／チャイムボタン |
| 報知音 | 【全警備時】 １ＣＨ～４ＣＨ入力時：“ウゥーウゥー” 鳴 動 時 間 ：リアルタイム鳴動（最低警報出力設定時間鳴動） 音 量 ：０～約７５ｄｂ／前方１ｍ ボリュームで可変 【部分警備時】 １ＣＨ、２ＣＨ入力時：“ウゥーウゥー”※３ＣＨ、４ＣＨ入力時は動作なし 鳴 動 時 間 ：リアルタイム鳴動（最低警報出力設定時間鳴動） 音 量 ：０～約７５ｄｂ／前方１ｍ ボリュームで可変 |
| チャイム音 | １ＣＨ入力時 ：“ピンポーン” ２ＣＨ入力時 ：“ピピッピピッ” ３ＣＨ入力時 ：メロディ（エリーゼのために）※４ＣＨ入力時は動作なし 鳴 動 時 間 ：リアルタイム鳴動（最低約6秒間） 音 量 ：０～約７５ｄｂ／前方１ｍ ボリュームで可変 |
| 付帯機能 | 入力切替機能（ａ接点／ｂ接点切替） 警報出力時間切替機能（１０秒／３０秒／６０秒／９０秒） 警備・警報ディレイタイマー切替機能（なし／３０秒／６０秒／１２０秒） 部分警備／チャイム動作切替機能 リモートスイッチ接続切替機能 |
| 配線接続 | 端子式 |
| 使用可能周囲温度 | －１０℃～＋５０℃（結露なきこと） |
| 設置場所 | 屋内（壁掛式） |
| 質量 | 約３９０ｇ |
| 外観 | 樹脂（ホワイト） |
