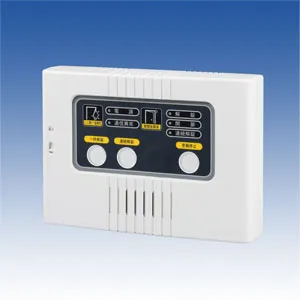

国内メーカーのほとんどの電気錠に適合！『電気錠制御盤 DM-700』
扉内に設置可能な超小型２芯変換アダプタを付属していますので、省配線が実現しました。
豊富な入出力を装備、外部操作子機や各種表示盤への信号送出が可能です。
外部供給電源もDC１２V５００mAと余裕があり、カードリーダー等組み合わせが自由です。
概要
高性能2線式電気錠制御盤
特徴
●停電補償
外部供給電源はDC12V500mAと豊富な容量で、約30分の停電補償回路を内蔵していますのでテンキー、カードスイッチはもちろん指紋照合スイッチなどが接続できます。
●2線式でコンパクトなアダプター
電気制御盤本体と、付属の2線式電気鍵アダプターとの間はCPEVφ0.9-1PまたはAEφ0.9-2Cで接続します。
●制御出力は無電圧リレー接点出力
開扉、解錠、一時解錠などの状態出力は無電圧リレー接点で出力。警備用送信機や自動通報装置にダイレクトに接続できます。
●電気錠の異常は警報で表示
扉を設定時間異常開放した場合や、こじ開け、断線など電気錠に異常が発生した場合は、LEDと警報ブザー(ボリュームにて音量調整可能)で表示し、警報出力(無電圧リレー接点)も動作させます。
●各種の操作子機が接続可能
操作子機SKシリーズ、RSPシリーズはもちろん、美和ロック製操作子機:SSP-C1D、SSP-C1Eなども接続可能です。
●親切設計
・警報･異常の内容を表示灯の種類と点灯･点滅で判別できますので、メンテナンス性に優れています。
・自動扉、マグネット錠の制御にも対応。
・2線変換ユニットと本体盤間の通信は無極性で接続可能。
・インターホンとの連動も可能なJEM-A端子付。
仕様
| 品名 | 電気錠制御盤（１回線停電補償型） |
| 品番 | ＤＭ－７００ |
| 電源入力 | ＡＣ１００Ｖ(５０／６０Ｈｚ)・７０ＶＡ |
| 外部電源出力 | ＤＣ１２Ｖ・５００ｍＡ |
| 動作モード | 自動施錠モード |
| 遠隔操作入力 | 一時 ～ ＣＯＭ ：無電圧ａ接点入力(ワンショット) 連続Ｌ ～ ＣＯＭ ：無電圧ａ接点入力(ラッチ) 連続Ｍ ～ ＣＯＭ ：無電圧ａ接点入力(ワンショット) インターホン入力 ：ＪＥＭ－Ａ |
| 状態出力 | 解錠 ：無電圧接点出力(ａ接点／ｂ接点切替式)出荷時ａ接点 開扉 ：無電圧接点出力(ａ接点／ｂ接点切替式)出荷時ａ接点 一時解錠 ：無電圧接点出力(ａ接点／ｂ接点切替式)出荷時ａ接点 ＤＣ３０Ｖ・０．５Ａ以下(抵抗負荷) |
| 警報出力 | 無電圧接点出力(ａ接点／ｂ接点切替式) 出荷時ｂ接点 ＤＣ３０Ｖ・０．５Ａ以下(抵抗負荷) |
| 操作ボタン | 一時解錠 ：扉を１回開閉するか、設定時間まで解錠 連続解錠 ：１度押せば連続解錠、再度押せば施錠 警報停止 ：警報動作時のブザー停止ボタン |
| 表示灯 | こじ開け・錠異常表示灯(赤) ：こじ開け時点灯、錠異常時点滅 電源表示灯(緑) ：通電時点灯 通信異常表示灯(赤) ：短絡異常時点灯、断線異常時点滅 扉開放異常表示灯(赤) ：開扉警報時点滅 解錠表示灯(緑) ：解錠時点灯 開扉表示灯(赤) ：開扉時点灯 連続解錠表示灯(赤) ：連続解錠時点灯 |
| 内蔵電子ブザー | ボタン操作時 ：”ピッ“ 鳴動 異常表示灯点灯時 ：”ピー“ 鳴動 異常表示灯点滅時 ：”ピー、ピー、ピー、ピー・・・“ 鳴動 (ＶＲにより音量可変) |
| タイマー設定 | 一時解錠タイマー：ロータリースイッチにて設定(１０通り) 3,5,10,20,30,40,50,60,70,80秒 開扉警報タイマー：ロータリースイッチにて設定(１０通り) 10,20,30,40,60,90,120,180,300秒,警報なし |
| メンテナンスLED | 電気錠 ：ソレノイド出力、解錠入力・施錠入力・閉扉入力の状態確 認用ＬＥＤ(赤) 遠隔操作入力 ：一時・連続Ｍ・連続Ｌの入力確認用ＬＥＤ(緑) |
| 停電補償 | 約３０分 |
| 本体盤配線接続 | 端子式 |
| ２線式電気錠アダプター配線接続 | 9pinコネクター式およびリード線式 |
| 本体盤～２線式アダプター間配線 | CPEVΦ0.9-1PまたはAEΦ0.9-2C |
| 本体盤～電気錠間配線距離 | Φ0.9配線材料使用時最大150m (本体盤～２線式アダプター経由、電気錠までの距離) |
| 使用可能周囲温度 | －１０℃～＋５０℃(結露なきこと) |
| 設置場所 | 屋内(壁面取付) |
| 質量 | 約１２００ｇ |
| 外観 | 本体 ：樹脂(ホワイト) ２線式電気錠アダプター ：収縮チューブ巻(グレー) |
