室内の空間を監視する『パッシブセンサー PA-6614(BL)』
高感度ながら誤動作のもととなる小動物キャンセル機能を満載。
従来品と比較してより広範囲に高密度になった検知エリアで不審者を逃しません。
概要
ツインミラー+第2世代ファジィ処理採用!
優れた検知性能を維持しながら、小動物による誤動作を大幅に軽減します!
特徴
第2世代ファジィ処理搭載
信号処理に第2世代ファジィ処理(環境対応型アルゴリム)を採用。
●単純な2信号のアンド+カウント処理と異なり、より正確に人体と小動物を識別し、誤動作を低減します。
また、夏場など温度差が少ない場合でもアンド+カウント処理と比べて、検知しやすく、失報を低減します。
●広範囲な設置環境(取付高さ・警戒距離)に対応。
標準モードでは取付高さ5mに対応し、取付高さ3.5m以下では最大14mまで警戒できます。
●温度補償機能搭載により、センサーが周囲温度に応じた最適な信号処理を選択しますので、
常に安定した検知性能をキープします。
環境やエコに配慮した設計
●低消費電流化及び動作電圧範囲の拡大【消費電流:8mA以下、動作電圧範囲:DC7〜30V】
●RoHS指令対応
●雷サージ性能向上
●紫外線による黄変防止

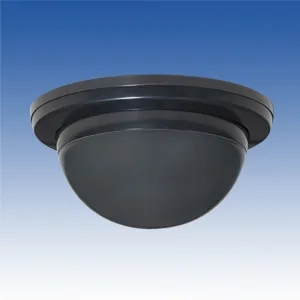

黒色仕様
新たに黒色の筐体色をラインナップ。
神社仏閣やブティックなどのダーク色の天井面に取り付けても、センサーが目立ちません。
デザインにこだわるお客様に新たにご提案できます。
独自の機構設計
●高密度エリア
外形寸法は PA-6612と同じサイズを保ったまま高密度の警戒エリアを実現。
取付高さ6m まで対応します
●最適な警戒エリアの配置
長距離警戒または高所取付”時と“近距離警戒及び低所取付”時で2つ の反射鏡の可動を切替えることで、
広範囲な設置環境でも最適な警戒エリアを実現します。
最適な警戒エリアの配置により、優れた検知性能を維持しながら、小動物による誤動作を大幅に軽減します。
仕様
| 品名 | ツインミラー型パッシブセンサー |
| 品番 | PA-6614(BL) |
| 検出方式 | パッシブインフラレッド方式（ツインミラー＋第2世代ファジィ処理） |
| 警戒エリア | 立体警戒最長14ｍ76本（31対） |
| 電源電圧 | DC7～30V（極性なし） |
| 消費電流 | 8ｍA以下 |
| 警報出力 | 接点方式：無電圧半導体接点（ａ接点／ｂ接点切替式） 接点動作：ワンショット2秒／オフディレイ5分（切替式） 接点容量：AC／DC24V・0.25A（抵抗負荷） （接点保護抵抗内蔵3.3Ω） |
| アラームメモリー機能 | メモリー表示灯が3分点滅、47分点灯するオートリセット動作 （ON／OFF切替可） |
| アラーム表示灯 | 赤色LEDウォームアップ時：点滅 警報時 ：点灯 （消灯設定可） |
| メモリー表示灯 | 黄色LEDメモリー起動時：点滅 メモリー表示時 ：点灯 （消灯設定可） |
| 感度切替機能 | 120％／100％／80％／60％の4段切替式 |
| 高密度検知機能 | 高所設置や人間の小さな動きだけでも検知 |
| 付帯機能 | 自己診断機能、温度補償機能 |
| エリア角度調整範囲 | 上下角：約23°・左右角：15°（ベース取付穴にて） |
| 使用可能周囲温度 | －15℃～＋55℃（結露なきこと） |
| 設置場所 | 屋内：天井面（別売アタッチメントで壁付可） |
| 配線接続 | 分離式ベースに端子接続（M3セルフアップ端子） |
| 質量 | 約130g |
| 外観 | 本体・カバー：樹脂（黒） |
