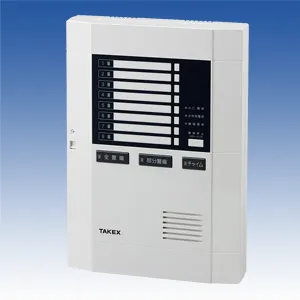

小、中規模で大活躍！『コントローラ C-808-2』
防犯や防災のセンサーを８系統に分けて個別や一括で警戒／解除をおこないます。
また、通信機能により、最大４台のコントローラを連動させることも可能なので、
幅広いシチュエーションでご利用いただけます。
概要
簡単操作・豊富な機能で多様なセンシングシステムを一元管理
通信機能により最大4台の連動操作も可能です
特徴
個別CH入力(8回線)に加え、タンパー入力(1回線)リモートスイッチ入力2路式/3路式を装備したコントローラ。
防犯・防災の監視目的に応じた各種センサーや、押ボタンなどの接続が可能。
総合出力(無電圧および有電圧)と各入力に対する個別CH出力を設けていますので、
通報装置や警報ベルなどの周辺機器も接続できます。
●ユニバーサルデザイン対応型
見やすく、操作の簡単な大型ボタンを採用しました。
●色々な警備パターンが設定可能
全CHで個別に24時間常時警備か、警備連動(警備中のみ警報動作)を選択できるため、現場の用途に応じて色々な警備パターンを設定できます。
●警備・警報ディレイ機能
「全警備をセットした時点から実際に警備に入るまで」と、「警備中に検知信号を受信した時点から警報動作を行うまで」のディレイタイムを4段階(なし、30秒、60秒、90秒)個別に設定できます。
●システムアップに役立つ個別CH出力を装備
CHの各出力を個別に取り出せますので(8CH)、用途に合わせたシステムアップができます。
●リアルタイム出力を装備
各警報出力は従来の警報タイマー出力に加え、リアルタイム出力を追加。センサー入力と同期した出力ができます。
●点検機能(ループチェック)
部分警備または全警備にセットするとき、接続している各回線に異常がないかどうかを自動的にチェックします。
●最大4台まで接続可能な通信機能
通信機能により複数台(親機を含め最大4台)の連動動作をさせることで、どのコントローラからでも操作や状況確認ができます。(総配線距離1km以内)
●操作無効化
通信連動する機器で、パネル上のすべてのボタン操作を無効にするかをそれぞれ設定できます。
●メモリー切替機能
全CHの警報表示をメモリーするか選択ができます。
●信頼の安全設計
・ループ出力で常にループの状態を監視できます。
・停電時は内蔵の非常用電源により、システムをバックアップします。
・総合出力有電圧に接続された機器への配線を切断された場合や、警備中に本体カバーが開けられた場合にも警報を出力します。
※総合出力有電圧に複数台の警報機器を接続した場合、切断箇所によっては警報が出力できない場合があります。
・警備・解除状態を外部から確認できる警備/解除出力を装備しています。
・2路式および3路式リモートスイッチに対応します。
※2路式リモートスイッチをご使用の際、操作パネルの機能に制限があります。
※2路式リモートスイッチをご使用の際、通信機能は使用できません。
仕様
| 品名 | コントロ－ラ |
| 品番 | C-808-2 |
| 電源入力 | AC100V（50/60Hz） |
| 消費電力 | 35W |
| 受付応答速度 | 300msec以上 |
| 入力受付抵抗 | 1kΩ以下 |
| センサ－用電源出力 | DC12V 1.0A（無負荷時 13.8V） |
| 入力 | ・センサー信号1CH～8CH （a接点／b接点切替式） ・8回線（1CHのみチャイム設定時はチャイム動作） ・タンパー（b接点）1回線 ・リモートスイッチ（2路／3路）1回線 |
| 出力 | ・総合出力無電圧（無電圧c接点）AC125V 3A 1回線 ・総合出力有電圧（有電圧a接点）DC12V 0.3A（無負荷時 13.8V）1回線 ・個別1CH～8CH （無電圧a接点）AC/DC30V 1A 8回線 ・ル－プ （無電圧c接点）AC/DC30V 1A 1回線 ・警備／解除 （無電圧c接点）AC/DC30V 1A 1回線 ・チャイム1CH （無電圧a接点）AC/DC30V 1A 1回線 |
| 音声メッセ－ジ ※音声ボリューム にて調整可能 | ●解除中 来客設定 ：「チャイムで来客をお知らせします」 来客解除 ：「チャイムを解除します」 部分警備への移行：「部分警備を開始します」 全警備への移行 ：「警備を開始します」 部分警備への移行（ループ異常）： 「警備を解除してから戸締まりをお確かめください」 全警備への移行 （ループ異常）： 「警備を解除してから戸締まりをお確かめください」 メモリークリア ：「表示を消します」 部分警備への移行（24時間警備と重なる）：「設定できません」 全警備への移行 （24時間警備と重なる）：「設定できません」 来客設定 （24時間警備と重なる）：「設定できません」 ディレイ警備 ：「設定時間後警備を開始します」 ●部分警備 来客設定（24時間警備と重なる）：「設定できません」 来客設定（部分警備と重なる） ：「設定できません」 部分警備解除 ：「警備を解除します」 全警備への移行 ：「警備を開始します」 ●全警備 全警備解除 ：「警備を解除します」 警備ディレイ中の解除：「警備を解除します」 警報ディレイ中の解除：「警備を解除します」 |
| 報知音 | ●警報、機器異常発生時の報知音 音 ：“ピ－ポ－ピ－ポ－” 音量：可変式（警報音調整ボリュームにて可変） 無音～約80dB（前方1mにて） ●警備ディレイ、警報ディレイ中の報知音 音 ：“ピッピッピッ” 音量：可変式（音声（操作音）ボリュームにて可変） 無音～約80dB（前方1mにて） ※警備ディレイ、警報ディレイの残り時間が10秒以下になると、短い間隔となる ●警備移行時のル－プチェック異常時の報知音 音 ：“ピッピッピッ” 音量：可変式（音声（操作音）ボリュームにて可変） ※音声メッセージ音量と連動 無音～約80dB（前方1mにて） ●音声メッセージの報知音 音 ：音声メッセージの鳴動内容は上項参照 音量：可変式（音声（操作音）ボリュームにて可変） ※報知音音量と連動 無音～約80dB（前方1mにて） ●チャイム設定時1CH入力時に報知音 音 ：“ピンポ－ン” 音量：可変式（チャイム音ボリュームにて可変） 無音～約70dB（前方1mにて） |
| 警備、 警報ディレイ時間 | 4通り：なし(0秒）、30秒、60秒、90秒 ※警備、警報ディレイを個別に設定可 |
| 警報出力時間 | 8通り：10秒、30秒、60秒、90秒、120秒(2分)、180秒(3分)、 連続、リアルタイム(最低3秒出力) |
| 非常用電源 | DC12V 2.0Ah（小形制御弁式鉛蓄電池） |
| メモリーバックアップ | あり |
| 通信連動部 | ・最大接続数 ：4台 ・最大総配線長：1000m ・使用ケーブル：ツイストペア線 CPEV-S または FCPEV φ0.65mm以上×2P以上推奨 |
| 対応リモートスイッチ | ・2路式リモートスイッチ ※子機設定は使用不可 ・3路式リモートスイッチ |
| 使用可能周囲温度 | －15℃～＋55℃（結露なきこと） |
| 配線接続 | 端子式（セルフアップ端子） |
| 設置場所 | 屋内・壁掛式 |
| 質量 | 約2,550g（非常用電源含む） |
| 外観 | 樹脂（ホワイト） |
