2025.10.14

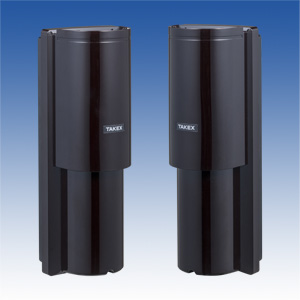

配線工事不要な無線送信機内蔵型『赤外線センサ送信機 TXF-128D』
美観の問われるデザイナーズハウスや、重要文化財にも最適です。
ダブルビーム式により、安定感抜群で、誤動作を極限まで減らしています。
工事現場やイベント会場など、一時的な使用にもピッタリ！
概要
ワイヤレス送信機と専用電池を組み合わせた、
電池駆動式の対向型赤外線センサ送信機です
特徴
●外乱光に強い(二重変調方式)
当社独自の二重変調方式を赤外線ビームに採用することで、外乱光(太陽光や車のヘッドライトなど)との識別性を高め、信頼性の高い屋外警戒を実現します。
●誤動作が大幅に低減(ワイドピッチ)
ビームの天地方向の寸法を拡大し、落ち葉などによる誤動作を低減します。
●省エネ設計
電池駆動式と送信機内蔵により、外部配線が不要になり配線材費用並びに配線工事を大幅に削減できます。
●グリーン設計
環境に配慮したRoHS指令に対応しています。
(鉛、水銀、カドミウム、六価クロム、ポリ臭化ビフェニル、ポリ臭化ジフェニルエーテル、フタル酸ビス、フタル酸ブチルベンジル、フタル酸ジブチル、フタル酸ジイソブチルを排除しています)
※(RoHS:電気電子機器に特定有害物質の使用を制限したEU加盟国で定められた指令)
●蟻など虫が入らない構造(防虫・防滴設計)
止水構造により、IP55相当の防塵・防滴・防虫対策を実現しています。
●雨にも強い(ウェザープルーフハウジング)
降雨・降雪時に、雨水や雪がカバーの前面に流れて赤外線が減衰するのを防ぎます。特に冬期の雪融け水がカバー前面で再凍結するのを避けられるので誤動作を低減します。
●見やすい照準機構(ダブルリング照準機構)
照準器に二重リングを採用し、光軸調整時の視認性を向上させています。目を近づけた時と離した時で、それぞれ適切な見え方になります。
●視認性の向上(ターゲットカラー)
内部に視認性の高い色を採用し、カバーをはずした際に、遠くからでも確認しやすくして、光軸調整時の作業性を向上させています。また、投光器と受光器でそれぞれ異なる色を採用して、施工・点検時にも確認しやすくなりました。
●水平角度調整の拡大およびロック機構
水平方向±95°に加えて、ロック機構を装備。
振動による光軸ずれを軽減できます。
●ツーステップサウンドチェック方式採用
受光量が少ない際は断続音が鳴動し、良判定のしきい値を超えると連続音に変化します。断続音と連続音を組み合わせた鳴動を採用しており、テスターが無くても良判定を確認することが出来ます。
鳥や小動物を寄せ付けない(バードストッパー/オプション)
センサーの天面に取りつけるだけで鳥などが寄りつきにくくなり、予期できない誤動作を大幅に低減します。
仕様
| 品名 | 電池式赤外線センサ送信機 |
| 品番 | ＴＸＦ－１２８Ｄ |
| 検出方式 | 近赤外線ビーム遮断方式（２段ビーム対向型）［二重変調方式］ |
| 警戒距離 | 屋外20ｍ以内 |
| 距離余裕 （最大到達距離） | 10倍（200ｍ） |
| 検知応答時間 | 0.05秒、0.1秒、0.25秒 0.5秒（4段階切替式） |
| 電源電圧 | DC3.6Ｖ（専用電池（2連パック）） |
| 電池寿命 | 投光器側＝約３年 （常温、2連電池パック使用時） 受光器側＝約３年 （１日100回送信、常温、専用電池（2連パック）使用時） ※電池寿命は常温時での運用における目安であり、保証値ではありません |
| 光軸調整範囲 | 水平方向：±95° 垂直方向：±10° |
| 電源表示灯 | 通電時 ：赤色点灯（カバー開時のみ動作）電池切れ時 ：赤色点滅（カバー開閉かかわらず動作） |
| アラーム表示灯 | 検知時 ：赤色点灯（受光器カバー開時のみ動作） |
| 受光感度表示灯 | 受光感度減衰時：赤色点灯（受光器カバー開時のみ動作） |
| 送信部仕様 | 使用周波数 ：426MHz帯 ４波 （小電力セキュリティシステムの無線局の無線設備） 出力 ：10ｍW以下 空中線 ：内蔵型 電波到達距離 ：約100ｍ（見通し距離） |
| 付帯機能 | 変調周波数切替機能 検知応答時間調整機能 警報遅延機能 サウンドチェック機能 ワンショット送信／繰り返し送信切替機能 ランダム送信／１回送信切替機能 規制送信切替機能 送信周波数切替機能 定期送信機能 タンパー異常送信機能 電池切れ報知機能 モニター出力機能 |
| 使用可能周囲温度 | －20℃～＋60℃（結露・氷結なきこと） （０℃以下あるいは＋40℃以上では、電池の機能が低下することがあります） |
| 構造 | I P55相当 |
| 設置場所 | 屋内・屋外 |
| 質量 | 投光器：約690g（電池含む） 受光器：約710g（電池含む） |
| 外観 | カバ ー：樹脂（ワインレッド） ベ ー ス：樹脂（黒） |
